مكان المنشأ: | جيانغسو |
---|---|
اسم العلامة التجارية: | XINFUTIAN |
إصدار الشهادات: | CO CCPIT |
رقم الموديل: | 316 316L |
الحد الأدنى لكمية: | 1 طن |
الأسعار: | Negotiation |
تفاصيل التغليف: | حزمة ابحار القياسية أو حسب متطلبات العميل |
وقت التسليم: | 5-10 أيام عمل |
شروط الدفع: | ويسترن يونيون, L/C, T/T |
القدرة على العرض: | 1500 طن شهريا |
تطبيق: | البناء والديكور وبناء الهيكل الصلب ونظام الدعم والصناعة | معيار: | ASTM ، AISI ، JIS ، DIN ، GB |
---|---|---|---|
شكل: | قناة يو | اكتب: | ملحومة ، غير ملحومة ، عالية سبائك / الفولاذ المقاوم للصدأ الهيكلية |
درجة: | 201/202/304 / 304L / 316 / 316L321 / 310s / 410/420/430/440 / 439ect | سماكة: | 0.4-30 ملم |
تسليط الضوء: | يو قناة الفولاذ المقاوم للصدأ,شريط زاوية الفولاذ المقاوم للصدأ |

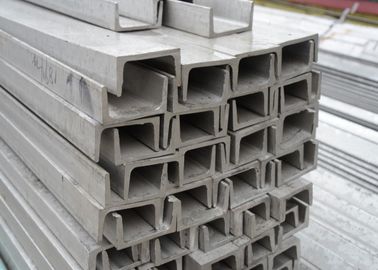

316 316L الفولاذ المقاوم للصدأ الملامح الفولاذ المقاوم للصدأ قناة على شكل حرف u
المعلمة القياسية لقناة Unistrut 41 × 21 مم
جدول الأبعاد القياسية للقناة ج والتفكير والوزن (كجم / متر) | |||||
W * H / Thinkness | 1.5 ملم | 2.0 ملم | 2.5 ملم | 2.75 ملم | 3 مم |
41 * 41 | 1.68 | 2.22 | 2.78 | 3.07 | 3.35 |
41 * 25 | 1.29 | 1.72 | 2.14 | 2.36 | 2.57 |
41 * 21 | 1.18 | 1.59 | 1.98 | 2.2 | 2.37 |
41 * 72 | 2.42 | 3.22 | 4.03 | 4.43 | 4.82 |
41 * 82 | 2.65 | 3.53 | 4.4 | 4.85 | 5.28 |
الطول: 3000 مم كحد أقصى
التشطيبات والمواد: HDG ، مجلفن مسبقًا ، فولاذ مقاوم للصدأ 304/316 ، GI ، تلميع إلكتروني ، زنك إلكتروني
أناعنصر nspection | معيار | قيمة الفحص | |
مظهر | لا تآكل ولا ضرر ولا بقع سوداء ولا نقاط بثرة | يمر | |
كلا السطحين الجلفنة | ≥100 جم / م² | 115 جم / م² | |
قناة التحميل | فرق البعد أ | البعد أ: ± 0.4 مم | -0.3——0.2 ملم |
فرق البعد ب | البعد ب: ± 1.0 مم | -0.5—0.5 ملم | |
قناة الغلاف | فرق البعد أ | البعد أ: ± 1.0 مم | -0.4——0.1 ملم |
فرق البعد ب | البعد ب: ± 0.4 مم | -0.3——0.1 ملم | |
تسطيح الجانب | ≤1.5 ملم / 1000 ملم | 0.6 ملم / 1000 ملم | |
تسطيح الجانب السفلي | ≤1.5 ملم / 1000 ملم | 0.5 مم / 1000 مم | |
فرق الزاوية | ≤1 ° 15 | 1 ° 5 | |
قناة التحميل | اختبار الحمل | تقوية قيود المرونة 5.0 مم | تقوية المرونة 4.2 مم |
حدود التشويه المتبقية 2.0 مم | تشويه الباقي 1.4 ملم | ||
قناة الغلاف | اختبار الحمل | تقوية قيود المرونة 10.0 مم | تقوية المرونة 8.9 مم |
الحد من التشويه المتبقي 2.0 مم | تشويه متبقي 1.5 مم | ||
جدول الاختبار أعلاه ، عارضة التحميل 50 * 15 * 1.2 مم ، قناة الغطاء 50 * 19 * 0.5 مم |
