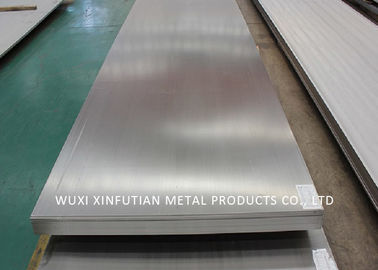

2B سطح سوبر دوبلكس الفولاذ المقاوم للصدأ لوحة 2205 2507 قطع حسب الطلب

2B سطح سوبر دوبلكس مسطحات الصلب 2205 2507 قطعت كوستوميريزيد

المعايير

ASTM / ASME: A240 - UNS S32750
EURONORM: 1.4410 - X2 Cr Ni MoN 25.7.4
AFNOR: Z3 CN 25.06 Az
DIN / EN 1.4410، ASME SA-240

دوبلكس 2507 (UNS S32750) هو الفولاذ المقاوم للصدأ سوبر دوبلكس مع الكروم 25 ٪ ، 4 ٪ الموليبدينوم ، والنيكل 7 ٪ مصممة للتطبيقات التي تتطلب تتطلب قوة استثنائية والمقاومة للتآكل ، مثل العمليات الكيميائية والبتروكيماويات ، ومعدات مياه البحر. يتميز الفولاذ بمقاومة ممتازة للتكسير الناتج عن التآكل الناتج عن إجهاد كلوريد ، وموصلية حرارية عالية ، وانخفاض معامل التمدد الحراري. توفر مستويات الكروم العالية ، والموليبدنم ، والنيكل مقاومة ممتازة للتأليب ، والشق ، والتآكل العام.

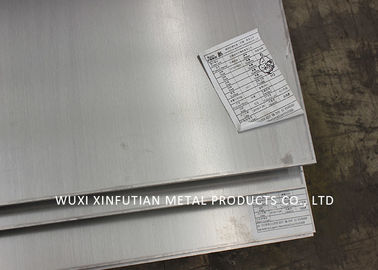

1. تفاصيل المنتجات

شركة WUXI XINFUTIAN METAL PRODUCTS CO.، LTD تشمل الآن Duplex 2507 ، وهي عبارة عن فولاذ مزدوج غير قابل للصدأ مع 25٪ كروم ، و 4٪ من الموليبدينوم ، و 7٪ من النيكل. تم تصميم هذه السبيكة للتطبيقات التي تتطلب قوة استثنائية والمقاومة للتآكل. وتشمل الأمثلة على التطبيقات في المعالجة الكيميائية ، والبتروكيماويات ، ومعدات مياه البحر. يتمتع الفولاذ بمقاومة ممتازة للتكسير الناتج عن التآكل الناتج عن إجهاد كلوريد والموصلية الحرارية العالية ومعامل التمدد الحراري المنخفض. توفر مستويات الكروم العالية ، والموليبدنم ، والنيكل مقاومة ممتازة للتأليب ، والشق ، والتآكل العام.

الخواص الكيميائية

الخصائص الميكانيكية

1. 2507 دوبلكس الفولاذ المقاوم للصدأ الأنابيب الخصائص الميكانيكية في درجة حرارة الغرفة

الأنبوب: thickness≤20mm ； δb / MPa: 800-1000، δ0.2 / MPa: ≥550، δ5 /٪: ≥25، (HV): 290

2. 2507 لوحة الفولاذ المقاوم للصدأ على الوجهين في الخواص الميكانيكية لدرجة حرارة الغرفة من -200 ℃:

/ ℃ δb / MPa
درجة حرارة الغرفة ≥530
الورقة 100 ≥450
200 ≥400

3. الخواص الميكانيكية لـ 2507 أنبوب ذو قطر كبير غير ملحوم

Dia * thickness δb / MPa δ0.2 / MPa δ5 /٪ (HV)
273.0mm × 4.19mm 894 644 40 284
323.9mm × 4.57mm 858 662 45 270
406.4mm × 4.74mm 854 657 41 272

2. تجهيز

تشكيل ساخن
2507 يجب أن يكون الساخن يعمل بين 1875 درجة فهرنهايت و 2250 درجة فهرنهايت. هذا يجب أن يتبعه حل يصل إلى 1925 درجة فهرنهايت كحد أدنى وسريعة الهواء أو الماء.

تشكيل بارد
يمكن استخدام معظم الطرق الشائعة لتشكيل الفولاذ المقاوم للصدأ في العمل على البارد 2507. تتمتع السبائك بقوة إنتاجية أعلى وممانّة سفليّة أقل من الفولاذ الأوستنيتي ، لذلك قد يجد المُصنِّعون أن قوى التشكيل الأعلى ، ونصف قطر الانحناء المتزايد ، والبدل الإضافي ل springback هي ضروري. يكون الرسم العميق ، وتشكيل التمدد ، والعمليات المماثلة أكثر صعوبة في الأداء على 2507 مما هو عليه في الفولاذ المقاوم للصدأ الأوستنيتي. عندما يتطلب تشكيل أكثر من 10 ٪ من التشوه البارد ، ينصح بحل الصقيع وإخماد.

المعالجة الحرارية
2507 يجب أن يكون محلول مملوء ومخمى بعد تشكيله إما ساخن أو بارد. يجب أن يتم إجراء عملية التلدين بالحل عند 1925 درجة فهرنهايت كحد أدنى. يجب اتباع التليين على الفور عن طريق إخماد الهواء أو الماء السريع. للحصول على أقصى مقاومة للتآكل ، يجب أن يتم إخضاع المنتجات المعالجة بالحرارة وشطفها.

لحام
يمتلك 2507 قابلية اللحام الجيدة ويمكن أن ينضم إلى نفسه أو غيرها من المواد عن طريق لحام القوس المعدني المحمي (SMAW) ، اللحام القوسي بالغاز التنغستن (GTAW) ، اللحام بالقوس البلازمي (PAW) ، سلك القلب المغزلي (FCW) ، أو اللحام القوسي المغمور (SAW ). يقترح 2506 / P100 معدن حشو عند اللحام 2507 لأنه سينتج بنية اللحام المزدوجة المناسبة.

إن التسخين المسبق 2507 ليس ضروريًا إلا لمنع التكثيف على المعدن البارد. يجب ألا تتعدى درجة حرارة اللحام الفوقي 300 درجة فهرنهايت أو يمكن أن تتأثر سلامة اللحام. يجب حماية الجذر مع الأرجون أو 90 ٪ N2 / 10 ٪ H2 التطهير للغاز لأقصى قدر من المقاومة للتآكل. هذا الأخير يوفر مقاومة أفضل للتآكل.

3. الدفع ، الشحن

الشحن:

الحزمة القياسية التصدير مع ورقة دليل على المياه ، والبليت المعدني ، وزاوية شريط الحماية ، وشريط الصلب أو على النحو المطلوب

20ft GP: 5.8m (length) x 2.13m (width) x 2.18m (high) حول 24-26CBM، 23MTS

40 قدم GP: 11.8m (length) x 2.13m (width) x 2.18m (high) about 54CBM، 27MTS

40ft HG: 11.8m (length) x 2.13m (width) x 2.72m (high) about 68CBM، 27MTS
